Que tal amiga y amigo electrónico, que te parece si el día de hoy hablamos de los aspectos mas importantes de los capacitores cerámicos, veremos ¿Qué son? Y sus principales características, espero que te sea útil y si te gusta me ayudes compartiendo en tus redes sociales.

El objetivo es que al final, no solo conozcas la importancia de este tipo de capacitor, sino que aprendas como interpretar su código y así obtener el valor de capacitancia, así que iniciemos con este tema.

¿Qué son los capacitores cerámicos?

Los capacitores cerámicos son un tipo de capacitor que tienen un dieléctrico precisamente de material cerámico, de allí su nombre, lo que causa que tengan una constante dieléctrica relativamente alta y son un poco mas fácil de construir que otros condensadores.

¿Sabias que la cerámica fue uno de los primeros materiales en usarse para crear condensadores? Pues si, la cerámica fue de los primeros materiales en utilizarse y en la actualidad siguen siendo muy importantes en la fabricación de capacitores.

• Quizá te interese revisar Capacitor 104.

¿Cuáles son los capacitores cerámicos más utilizados?

Hoy en día es muy común ver en cientos de aplicaciones a los capacitores multicapa (ceramic multi-layer) el cual es identificado por las siglas MLCC y es muy utilizado debido a su tamaño reducido lo que hace que sea muy fácil agregarlo a nuestras placas o PCB.

• La capacidad de este tipo de capacitor ronda entre los 1 nanoFaradios (nF) y 1 microFaradios (uF), aunque hay algunos que alcanzan los 100 uF

Características de los capacitores cerámicos

Las principales características de este tipo de capacitor las podemos en listar de la siguiente manera:

• Son el tipo de condensadores que poseen una mayor constante dieléctrica que puede llegar hasta aproximadamente unas cincuenta mil veces mas que la del vació.
• Se basan en mezclas de algunos materiales como:
  • Óxido de Titanio y Zirconio
  • Titanitos o zirconitas de calcio
  • Bario
  • Estroncio
  • Magnesio
• Dada su alta constante dieléctrica ofrecen una capacitancia relativamente alta.

Símbolo del capacitor cerámico

¿Cómo obtener la capacitancia de un capacitor cerámico?

Seguramente has visto algunos capacitores cerámicos y, quizá te has dado cuenta que muchos de ellos son pequeños y apenas se ve el código que poseen.

Ante esto, podemos optar por dos métodos para obtener la capacitancia en un capacitor cerámico:

• Interpretar el código del capacitor.
• Medir la capacitancia a través de un multímetro.

Primero aprendamos como interpretar el código y después te dejaré algunos multímetros que recomiendo.

Lectura del códigos japonés de capacitores cerámicos

Este tipo de capacitores utilizan un método japonés que esta conformado por tres dígitos que nos proporcionan el valor de capacitancia, por ejemplo, cada digito nos indica lo siguiente:

• Los dos primeros dígito indica el valor absoluto de la capacitancia.
• El tercer digito nos indica la cantidad de ceros que debemos agregar a los dos primeros dígitos.
• Al juntar los dos primeros dígitos y la cantidad de ceros, nos da el valor de capacitancia, sólo que este se encuentra en picofaradios (pF)

Ejemplo para obtener el valor de un capacitor cerámico

Hagamos algunos ejemplos de como podemos obtener el valor de algunos capacitores cerámicos que son muy comunes.

Ejemplo 1: ¿Cuál es el valor de capacitancia del código 104?

• Tomamos la primeras dos cifras "10".
• El tercer dígito nos indica el número de ceros “4” que es igual a “0000”.
• Si juntamos lo anterior tenemos "10 0000", el cual, esta expresado en picofaradios.
• Podemos usar algunos submúltiplos de capacitancia:
  • 100,000pF es igual a 100nF
• Entonces el código 104 de un capacitor cerámico es igual a 100,000pF o 100nF.

Ejemplo 2: ¿Cuál es el valor de capacitancia del código 221?

• Tomamos la primeras dos cifras "22".
• El tercer dígito nos indica el número de ceros “1” que es igual a “0”.
• Si juntamos lo anterior tenemos "220", el cual, esta expresado en picofaradios.
• Entonces el código 221 de un capacitor cerámico es igual a 220pF.

Ejemplo 3: ¿Cuál es el valor de capacitancia del código 102?

• Tomamos la primeras dos cifras "10".
• El tercer dígito nos indica el número de ceros “2” que es igual a “00”.
• Si juntamos lo anterior tenemos "1000", el cual, esta expresado en picofaradios.
• Podemos usar algunos submúltiplos de capacitancia:
  • 1000pF es igual a o 1nF
• Entonces el código 102 de un capacitor cerámico es igual a 1000pF o 1nF.

Ejemplo 4: ¿Cuál es el valor de capacitancia del código 103?

• Tomamos la primeras dos cifras "10".
• El tercer dígito nos indica el número de ceros “3” que es igual a “000”.
• Si juntamos lo anterior tenemos "10000", el cual, esta expresado en picofaradios.
• Podemos usar algunos submúltiplos de capacitancia:
  • 10000pF es igual a o 10nF
• Entonces el código 103 de un capacitor cerámico es igual a 10000pF o 10nF.

Ejemplo 5: ¿Cuál es el valor de capacitancia del código 224?

• Tomamos la primeras dos cifras "22".
• El tercer dígito nos indica el número de ceros “4” que es igual a “0000”.
• Si juntamos lo anterior tenemos "22 0000", el cual, esta expresado en picofaradios.
• Podemos usar algunos submúltiplos de capacitancia:
  • 220,000pF es igual a o 220nF
•  Entonces el código 224 de un capacitor cerámico es igual a 220,000pF o 220nF.

Ejemplo 6: ¿Cuál es el valor de capacitancia del código 22?

• Tomamos la primeras dos cifras "22".
• El tercer dígito nos indica el número de ceros, para este caso, sólo hay dos dígitos, entonces no agregaremos ceros extras.
• Si juntamos lo anterior tenemos "22", el cual, esta expresado en picofaradios.
• Entonces el código 22 de un capacitor cerámico es igual a 220pF.

Espero que con estos ejemplos no tengas duda de como leer un capacitor cerámico.

Obtener capacitancia de un capacitor cerámico con multímetro.

Si se te complica interpretar los códigos, existe la opción de medir directamente la capacitancia del capacitor cerámico a través de un multímetro.

Y, para ello, te dejo los siguientes tipos de multímetros de marcas sobresalientes y, que tienen la funcionalidad de leer la capacitancia.

Clasificación y tipos de capacitores cerámicos

La clasificación en la que podemos dividir los tipo de condensadores cerámicos son:

• Clase I Negativo positivo cero (NPo)
• Clase II XR7
• Clase III Z5U

Condensadores cerámicos clase I Negativo Positivo Cero (NPo)

La clase I es aquella que emplea materiales a base de dióxido de titanio o titanato de calcio y se caracterizan por tener:

• Coeficientes de temperaturas nominales que varia entre los 25 a 85 grados centígrados.
• Constante dieléctrica entre 6 a 500.
• Y un factor de potencia de aproximadamente 0.4 incluso menor.

Se utilizan principalmente en circuitos resonantes, alta frecuencia, acoplamiento y en aplicaciones que requieren un alto Q.

Condensadores cerámicos clase II

Los condensadores cerámicos clase II aun se dividen en dos grandes grupos que describo a continuación.

• Cerámicos clase II estables, se caracterizan por:
  • Constantes dieléctricas de 250 a 2400 aproximadamente.
  • Efectos de temperatura no lineal en un rango de -60 a 120 grados centígrados.
• Cerámicos clase II inestables, caracterizados por:
  • Constante dieléctrica entre 3,000 a 10,000.
  • Rango de temperatura entre -55 a 85 °C

Condensadores cerámicos clase III

Esta clase tiene un diseño de disco cerámico que funge como aislante que cuentan con un tratamiento de calor aplicado en una atmósfera reducida que hace que disminuya la resistividad.

Son sumamente utilizados en circuitos de acoplamiento y en circuitos supresores de interferencia.

¿Cómo están hechos los capacitores cerámicos?

En forma general podemos describir su construcción de la siguiente manera:

• Contienen un cilindro u hoja de cerámica donde su material principal es una pantalla de seda.
• Dicho cilindro lo podemos encontrar en otra versión la cual es pintado de una pasta de metal, que puede ser, platino, paladio o plata que conforman los electrodos.
• Las hojas que sirven como electrodos están organizadas en una capa simple con un diseño en cuadros, discos, rectángulos, etc.

Desventajas de los capacitores cerámicos

La principal desventaja de los condensadores cerámicos esta en su principal característica, su elevada constante dieléctrica, los capacitores con esta propiedad elevada tienen el inconveniente de que son sumamente sensibles a la temperatura, ya que constante se ve afectada por la temperatura al igual que las perdidas en el componente.

Hoy te he dejado bastante información útil del capacitor cerámico, pero pon en practica lo que sabes con este siguiente post donde aprenderás a analizar los capacitores en serie y paralelo.

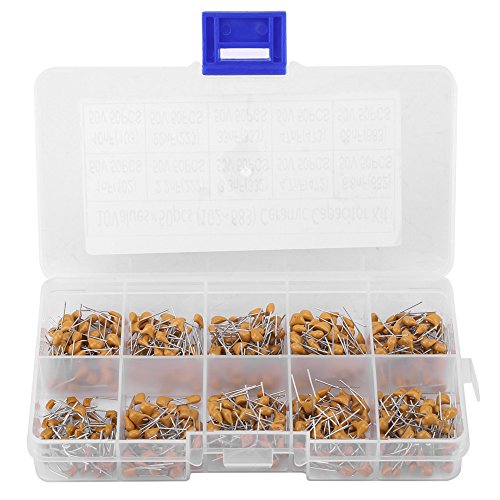

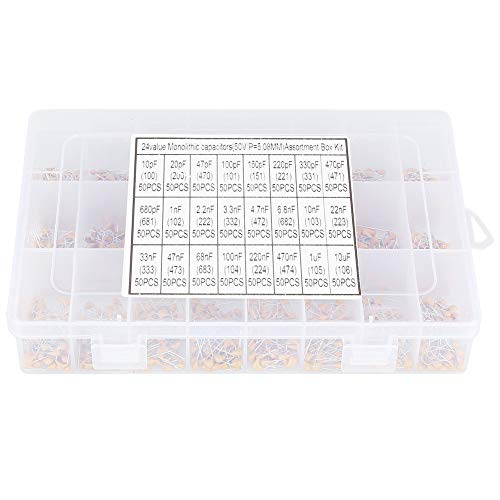

Compra tus capacitores cerámicos
