Los capacitores de poliéster son uno de los tipos de capacitores más importantes y que debes conocer si te dedicas a esto de la electrónica, así que hoy te hablaré de ¿Qué es? ¿Cómo funciona y cuáles son sus principales características? Y ya sabes amigo si te gusta me ayudarías mucho si compartes este post en tus redes sociales. 😉

¿Qué son los capacitores de poliéster?

Los capacitores de poliéster al igual que cualquier otro condensador son componentes pasivos que permiten almacenar energía en forma de carga eléctrica, dicha capacidad de almacenamiento esta definida por medio de su valor de capacitancia (ver ¿Qué es la capacitancia?).

Unidad de medida de los capacitores de poliéster

La unidad de medida de este capacitor es el faradio igual que todo condensador, si gustas te invito a revisar estos otros post donde aprenderás conceptos básicos de los condensadores:

• ¿Qué son los capacitores electrolíticos?
• Capacitores cerámicos
• Materiales dieléctricos
• Capacitores de tantalio
• Factor de potencia

Símbolo del capacitor de poliester

Este tipo de Capacitor no cuenta con una simbología especial, ya que no cuenta con polaridad, por lo tanto, en circuitos impresos podrás encontrar le siguiente símbolo.

Tipos de capacitores de poliester

En la imagen del símbolo he agregado un capacitor de poliester como referencia, pero no quiere decir que todos sean así, existen otros tipos de capacitores de poliester, por ejemplo:

Metalizados

Tubulares

¿Cómo leer e interpretar el código de los capacitores de poliester?

Como en todo capacitor, antes de utilizarlo, debemos conocer principalmente:

• Su valor de capacitancia
• Cuanto voltaje soporta
• Y su tolerancia

Para ello debemos revisar y entender la nomenclatura que se maneja en los capacitores en general, por ejemplo:

1. Solo nos indica la capacitancia
2. Capacitancia y tolerancia
3. Tensión, capacitancia y tolerancia.

Solo nos indica la capacitancia

Para este caso, podemos observar que:

1. En el impreso podemos ver el valor directo de capacitancia y no tenemos que hacer ninguna conversión o calculo extra.
2. Otro caso que suele ser el más común, nos indica la capacitancia a través de un código y sigue la siguiente nomenclatura.

Por ejemplo para el valor 104:

1. Los dos primero números o caracteres, indican el valor inicial de la capacitancia.
2. El tercer número o último carácter, nos indica la cantidad de ceros que debemos agregar.
3. La capacitancia esta expresada en picofaradios (picofarad) [pf].

Entonces, para este ejemplo tenemos que el valor de capacitancia es:

104 es igual a 100000 pf = 1x10^-1 µF = 1x10² nF

Esta nomenclatura es fácil de identificar, pero tiene el problema que no sabemos nada más respecto al capacitor, no sabemos su voltaje ni tolerancia.

Capacitancia y tolerancia

Este tipo de nomenclatura viene un poco más completa, ya que nos agrega un dato extra la “tolerancia”:

• Puede venir expresado en un valor de más menos (± 0.5%).
• O puede estar representado por una letra (J)

Tabla de tolerancia para capacitores

Por ejemplo para el valor 104J:

104 es igual a 100000 pf = 1x10^-1 µF con tolerancia ± 5%

Tensión, capacitancia y tolerancia.

El tercer caso no indica un valor extra, el cual es valor de la tensión de operación del capacitor.

• este valor lo encontramos con un número y una letra (2A)

Tabla de valores de tensión comunes en un capacitor

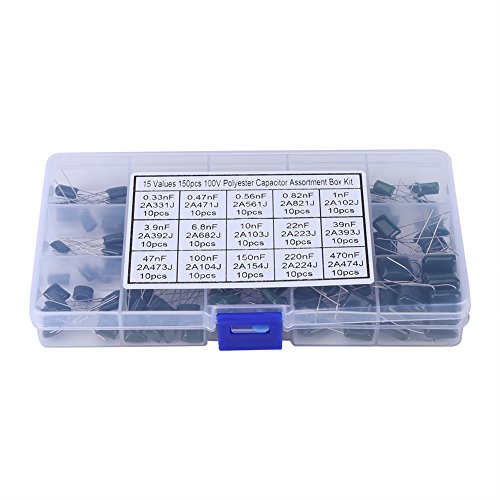

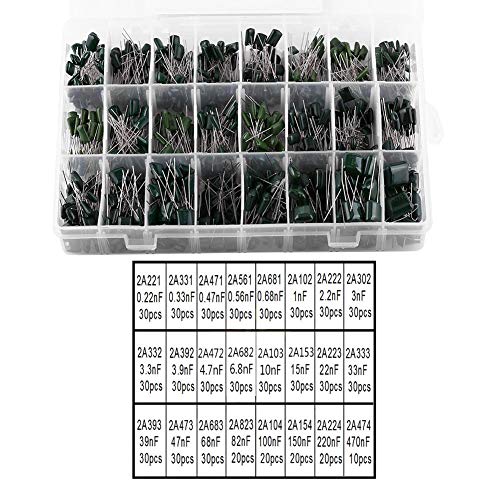

Por ejemplo para el valor 2A104J:

104 es igual a 100000 pf = 1x10^-1 µF con tolerancia ± 5% y tensión de 100V

📌 Y listo, con este procedimiento y tablas, podrás leer prácticamente todos los capacitores de poliéster que se te pongan enfrente. 😎

• Si necesitas ayuda con las conversiones te dejo una pequeña calculadora para transformar de faradios a sus submúltiplos y viceversa.

¿Cómo esta hecho un capacitor de poliester?

Su construcción es muy interesante y a la vez simple, por ejemplo:

• El capacitor de poliéster tiene un par de laminas delgadas de poliéster, de allí su nombre.
• Un condensador de poliéster pose laminas delgadas sobre las que se deposita materiales como el Aluminio formando la armadura del capacitor.
• Estas laminas se apilan y se conectan por los extremos.

📌 Ventajas y características de los condensadores de poliéster

Podemos destacar como ventajas y a la vez lo que caracteriza a este tipo de condensador:

• Cuentan con un alto desempeño a un precio relativamente bajo.
• Es resistente a la humedad debido a su revestimiento de resina epoxi
• Tiene una excelente respuesta a altas frecuencias.
• Tienen muy pocas perdidas y un buen factor de potencia.

Principales aplicaciones

Este tipo de condensadores son muy utilizado en aplicaciones y circuitos, por ejemplo:

• Si existen picos de corriente elevado, te recomiendo usar un capacitor de poliéster.
• Ahora que si necesitas cortar o permitir el paso de corriente continua también es bueno este condensador.
• Para sistemas de audio también son buenos.
• En fuentes de alimentación con capacitancias bajas.

Prueba tus capacitores de poliester fácilmente

Existen varías técnicas por las cuales puedes probar un capacitor, te dejo este post si deseas saber más ¿Cómo probar un capacitor? No obstante, puedes realizar mediciones rápidas a través de multímetros como los que te dejo a continuación.
