Me da gusta tenerte de regreso amigo, hoy quiero ayudarte ha comprender uno de los concepto más importante en este tema de los capacitores, aprenderemos ¿Qué son los faradios y microfaradios? Y por supuesto, también veremos todos los submúltiplos del faradio.

Si gustas puedes repasar estos otros temas, para comprender a la perfección este post:

• ¿Qué es un capacitor?
• ¿Cómo funciona la carga y descarga?
• Capacitores cerámicos
• Tipos de capacitores
• Capacitores en serie y paralelo
• Bancos de capacitores
• Capacitor de arranque
• Reactancia capacitiva

¿Qué es el faradio?

Podemos definir al faradio como la unidad de medida de la capacitancia eléctrica según lo establecido en el Sistema Internacional de Unidades (SI), quien establece a la letra «F» como símbolo del faradio.



Capacitores .NET

La capacitancia eléctrica es la capacidad de almacenar energía en forma de carga y esta presente en prácticamente todo aquello que tenga dos conductores y un dieléctrico en medio.

La capacitancia a veces es buena y otras veces es mala, por ejemplo, los efectos capacitivos pueden ser negativos cuando necesitamos una respuesta precisa ante ciertas frecuencias, pero es buena en pantallas y teclados capacitivos, todo depende de la aplicación en la que estemos trabajando.

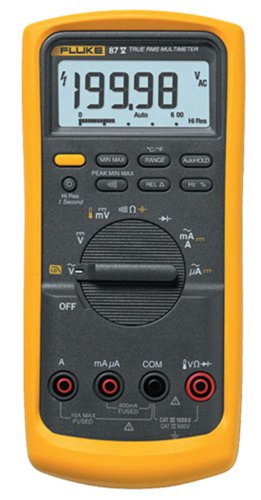

Medir faradios con multímetros

Los faradios los puedes obtener fácilmente, ya que, por lo regular vienen impresos en el condensador, ya sea, el valor exacto o viene codificado.

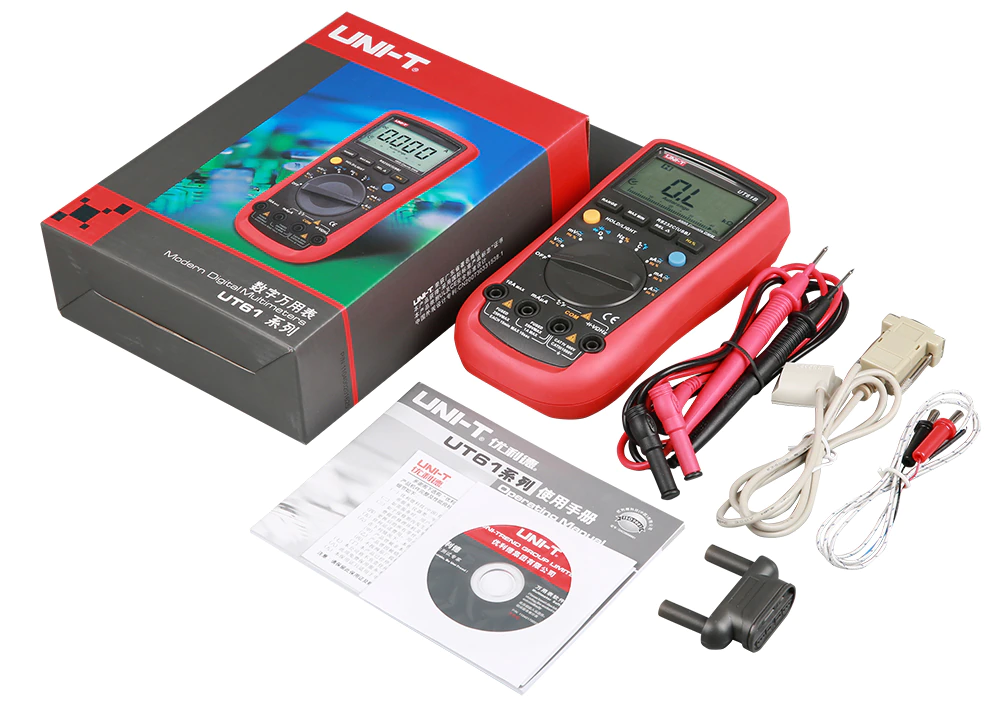

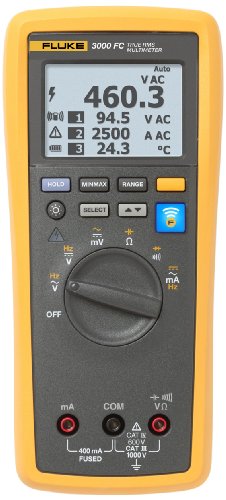

O también, si lo que deseas, puedes obtener los faradios rápidamente de tus capacitores a través de un multímetro, aquí tienes 3 opciones de una de las marcas más reconocidas en el ramo de la ingeniería electrónica, espero también te agraden.

¿Quién es Michael Faraday?

Ahora que ya sabemos que es el faradio debemos dar reconocimiento y honor a quien honor merece, y por eso que el faradio fue nombrado con este nombre en honor a Michael Faraday quien es un físico y químico británico quien en su haber hizo grandes aportaciones a la humanidad, dentro de sus aportaciones y descubrimientos tenemos:

• La inducción electromagnética
• Diamagnetismo
• Electrólisis

¿Cuánto vale un faradio?

Bien, dado que el faradio es la capacitancia que existe entre las capas de un capacitor podemos saber cuanto vale un faradio de la siguiente manera:

Un faradio (1F) es igual a un volt (1V) cuando el capacitor tiene una cantidad de carga eléctrica de un culombio (1C).

Ahora que sabemos qué es y cuánto vale, podemos decir con palabras comunes y corrientes, que si tenemos el valor en faradios o algún submúltiplo realmente lo que sabemos es la capacidad de un capacitor (o incluso de un sistema de conductores) para almacenar carga eléctrica cuando recibe una excitación externa, por ejemplo, tensión eléctrica entre sus terminales.

Formula del Faradio

Para que quede mas claro cuanto vale el faradio revisemos su formula general

Donde:

• F es el Faradio
• A es el Amperaje
• V es el Voltaje
• C es el Culombio
• J es el Julio
• m es el metro
• N es el Newton
• s es el Segundo
• W es el potencia
• kg es el Kilogramo
• Ω es la resistencia eléctrica en Ohms
• H es el Henrio

¿Qué es un microfaradio?

Un microfaradio es la millonésima parte de un faradio, esto quiere decir que, el microfaradio es un submúltiplo de la unidad de medida faradio, según el SI, y que, a su vez, es la capacidad para almacenar carga en un capacitor.

microfaradio μF = μF = 10-6 F

En otras palabras el microfaradio no es una unidad independiente es un submúltiplo y es más común encontrar capacitores con valores que rondan los microfaradios ya que el faradio es una unidad grande como veremos a continuación.

¿Por qué el faradio es una unidad enorme?

Dado que el farad indica la capacidad para almacenar carga y además ya vimos cuanto vale un faradio podemos ver que se requiere almacenar bastante energía para poder alcanzar el valor de 1 faradio, lo cual es muy difícil de conseguir, esta es la razón por la que se dice que el farad es una unidad bastante grande y hay muy pocos capacitores que alcanzan estos niveles.

Comercialmente es muy fácil encontrar capacitores con valores que van entre los picofaradios (pF) a los miliFaradios (mF).

Tabla de valores de submúltiplos comunes del Faradio

Podría poner todos lo valores y submúltiplos que van desde los decifaradios (dF 10-1F) hasta los yottafaradio (YF 1024F) pero son valores que quizá nunca veamos o al menos yo nunca he trabajado con valores así.

Tabla de valores submúltiplos (SI) del faradio completa

No obstante quizá para temas académicos requieres la tabla completa, aquí te la dejo.

Tabla de valores múltiplos (SI) del faradio completa

Y aquí tienes la tabla de múltiplos, espero te sea útil.

Faradios y la capacitancia

Dado que la capacitancia se mide en faradios, seguirán las mismas reglas que la capacitancia, por ejemplo.

Faradios en serie

• El valor resultante de faradios cuando los capacitores están en serie, es menor que el valor de faradios más pequeños dentro de la conexión.

Faradios en paralelo

• El valor resultante de faradios cuando los capacitores están en paralelo, es mayor que el valor más grande de faradios dentro de la conexión.

CT = C1 + C2 + C3 + C4 + … + Cn

• Si quieres aprender más sobre las topologías de condensadores, te dejo este post donde realizo un ejercicio tanto en paralelo como en serie con capacitores.

Excelente, ahora ya conoces como convertir los submúltiplos más importantes de los faradios, recuerda tener este post siempre a la mano en tus practicas para que te sea más fácil diseñar, nos vemos en la próxima.
