Hola, que gusto tenerte aquí, hoy intentaré explicarte todas las características y usos del capacitor de tantalio, veremos como esta construido y la ventaja de utilizar el tantalio dentro de un capacitor, espero que te sea útil y te lleves un buen sabor de boca al terminar de leer el post.

¿Qué son los capacitores de tantalio?

Los capacitores de tantalio son un tipo de capacitor electrolítico que usa tantalio en lugar de placas de aluminio.

Este tipo de capacitores presenta corrientes de pérdidas baja, inclusive dicha perdida es menor al de los capacitores que tienen aluminio en su estructura.

Los primeros capacitores de tantalio datan de los años 30's, desarrollados por Tansitor Electronic Inc. y fueron construidos para fines militares.

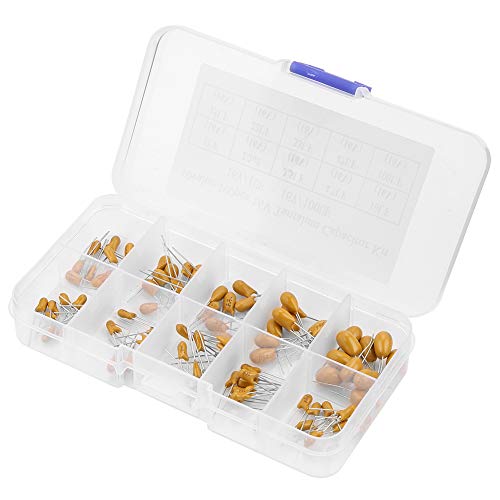

Compra tus capacitores de tantalio hoy mismo

Te dejo algunas opciones de compra de capacitores de tantalio.

¿Para qué sirven los capacitores de tantalio?

Es muy común encontrarlos en placas de circuitos digitales como capacitores de desacoplamiento o derivación, con la finalidad de reducir el ruido, ya que son en extremo confiables, de gran estabilidad y funcionan muy bien a ciertas frecuencias.

Polaridad del capacitor de tantalio

Si, los capacitores de tantalio son un tipo de capacitor electrolítico polarizado y es fácil de identificar, ya que el mismo capacitor tiene un símbolo de “+” que indica la terminal positiva, además la terminal positiva viene un poco más grande que la terminal negativa.

⚠️ Debes tener mucho cuidado al conectar tu capacitor de tantalio, ya que si lo conectas en inversa, puedes destruir el capacitor así que Ojo mucho Ojo.

Símbolo del capacitor de tantalio

¿Cómo leer el código de un capacitor de tantalio?

• Lo primero que vamos hacer es leer de izquierda a derecha y de arriba a bajo
• El primer dato es la capacitancia en microfaradios
• El segundo dato que se encuentra abajo del primer dato, es la tensión eléctrica
• El símbolo “+” indica de que lado se encuentra la terminal positiva

Y listo, ahora ya sabes como interpretar los códigos de un capacitor de tantalio.

Principio de funcionamiento

Los condensadores electrolíticos en general utilizan ciertas características químicas de algunos metales conocidos como metales de válvulas, quienes tienen la capacidad de formar una capa de óxido de aislamiento.

Ánodo

Si aplicamos voltaje positivo en el ánodo, se forma un capa de óxido proporcional al voltaje aplicado, dicha capa tomará el papel de dieléctrico.

Cátodo

Ahora, ¿Recuerdas que te mencione que el capacitor de tantalio es un tipo de capacitor electrolítico? Pues porque el cátodo es un electrólito, generalmente podemos encontrar electrólitos tipo solido y no solidos.

Las capacitores tipo electrolíticos forma un condensador de tipo placas paralelas y, por lo tanto, la capacitancia es proporcional al tamaño del área de la placa, si es mas grande la placa, mayor será la capacitancia.

No obstante, los capacitores de tantalio pueden alcanzar altas capacitancias en comparación a otros capacitores.

Construcción de un capacitor de tantalio

Un condensador de tantalio generalmente se esta constituido por:

• Un ánodo de polvo de tantalio prensado y sinterizado.
• Un dieléctrico de óxido de pentóxido de tantalio como dieléctrico.
• Y un cátodo con un electrólito de dióxido de magnesio sólido.

Tipos de capacitores de tantalio

Podemos encontrar tres tipos diferentes:

• Condensadores SMD
• Tipo perlas, bañadas en resina, estilo de un solo extremo para montarlas en PCB.
• Capacitores con terminales axiales

Aplicaciones

• Son utilizado en circuitos digitales
• En circuitos de potencia

Excelente, me da gusto que hayas llegado al final, en este punto ya sabes qué son los capacitores de tantalio, para qué sirven y como puedes interpretar el código que viene en cada uno de estos capacitores, espero que te haya gustado y sobre todo te haya sido útil, nos vemos en el siguiente post.
